주요 성능 및 특징

5G Core 솔루션

Core 솔루션	솔루션 특징	구축/응용 모델
NDAC	• One-box 솔루션 • 5G core 및 Application 설치Framework제공 • Plug&Play 방식에 의한 쉽고 빠른 구축 • Subscription 기반 가격 모델	• 독립형 On-premise 서비스 제공
CMU21	• One-box 솔루션 • 5G Core 기능 제공 • Public-Cloud에서 동작 지원(mid 2022)	• 독립형 On-premise 서비스 제공 • Remote UPF/UPF only 구축모델 제공 (중앙의 core와 연동하여, UPF는 고객사등에 위치)

5G RAN(Radio Access Network) 솔루션


DU		Airscale DU20	• 다중 RAT(2G/3G/4G/5G) 공통 Unit • 향상된 Backhaul 전송 처리량 ASIB/ASIK(7.5 – 9Gbps), ASIL(15-22 Gbps) • ABIO : LTE/5G NR 대용량 플러그인 Unit, 5G NR 및 LTE 셀 모두 지원 , OBSAI/CPRI/eCPRI • ABIL : 5G 광대역/협대역 지원, eCPRI
RRH	n79	AWHTA	• n79(4600-4900MHz) 5G Band/Frequency • CPRI를 통해 DU 연결 • Tx 경로별 15W의 4T4R (60W) • 다양한 사용 사례(use-case)를 위한 배포 유연성 제공 • 256QAM (DL), 64QAM (UL) Modulation
	n79	ASiR-pRRH	• n79(4600-4900MHz) 5G Band/Frequency • Tx 경로별 250mW의 4T4R • CAT6A Cable 로 ASIR SHub와 연결 • 256QAM (DL), 64QAM (UL) Modulation
	n257	AWEUA/B	• N257(26500–29500 MHz) 5G Band/Frequency • 소형 폼 팩터, 통합 안테나 어레이로 수동 냉각 • 확장 안테나 패널사용 추가 배포 유연성 제공. • eCPRI를 통해 DU 연결

특장점

국내/외 많은 사업자에서 서비스중으로 제품의 신뢰성 및 안정성 확보 됨
3GPP Compliant 솔루션 으로 표준화에 따라 신규 기능 적용 가능 솔루션
다양한 설치옵션(Pole, Wall, Rail, Stacked, Shroud)으로 다양한 구축 환경 극복
Ingress(방수/방진) : IP65 등급 솔루션으로 outdoor 환경에 적용 가능
n79/n257 통합구성 가능하며, 셀 설계 및 비용 효율적인 구축 가능
다양한 Front haul 인터페이스 지원으로 유연한 RRH연동

5G 특화망 솔루션 구성도

특징

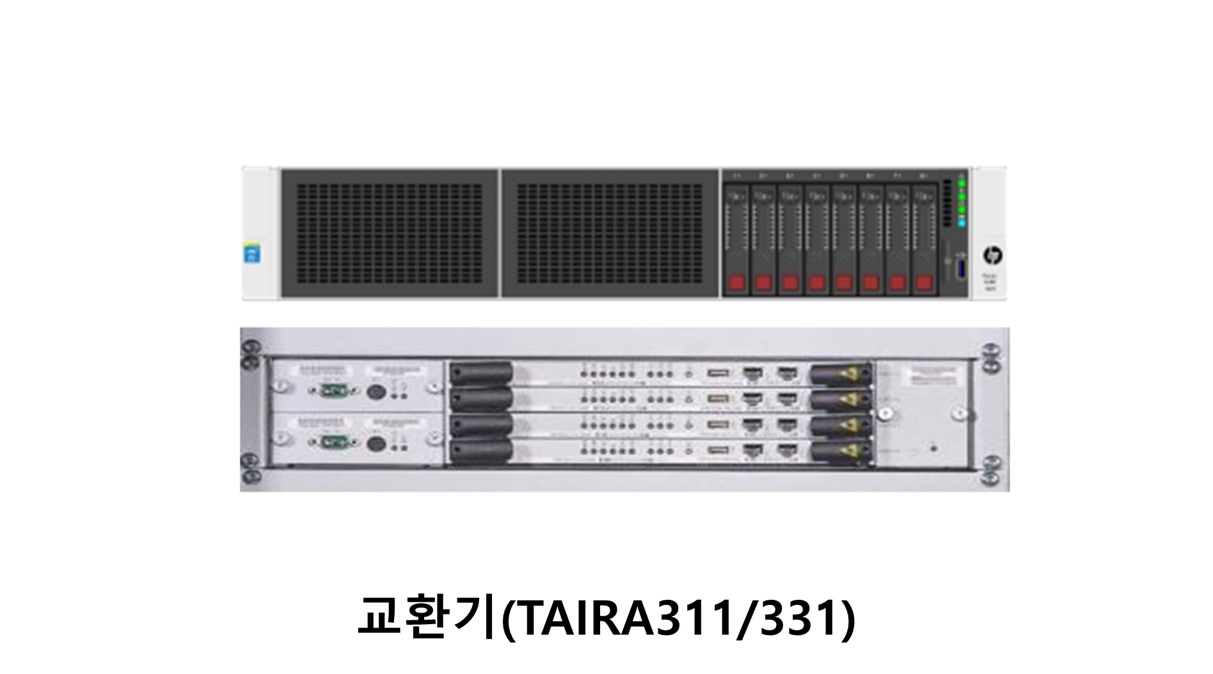

교환기(TAIRA311/331)

1

2 지령장치 (RCS 9500 Lite)

1

기능

• 지령 장치인 RCS 9500 콘솔 시스템은 제어 센터 내부에 위치하여 각종 통신 지령 및 제어를 위해 사용
   - Voice-over-IP, 개별 및 그룹 콜 지령
   - 상태, 문자 메시지 및 DGNA 지원
   - 통화 목록 관리, 주변음 청취 및 통화 선취
   - 다중 그룹 통화 및 그룹 패치 기능
• RCS9500 Lite는 워크스테이션에 설치되며 브라우저 기반 인터페이스를 통해 사용
• TETRA 사용자뿐만 아니라, 옵션 기능으로 스마트 PTT 사용자 및 타 통신망 (VHF) 단말의 지령 기능을 지원

TB4 Hybrid 기지국

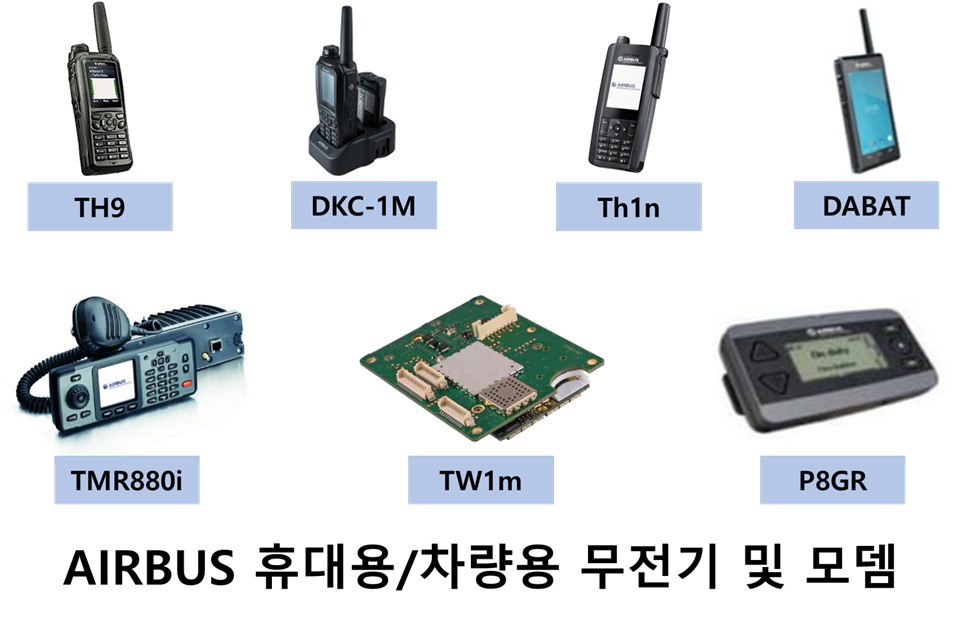

1 무전기

1 사진

TETRA 고정형 단말

특징

1

2 규격

항목

세부 규격

Frequency bands

Channel bandwidth

RF Power

Receiver Class

Receiver Sensitivity

Operating Temperature

Storage temperature

Power

TETRA Data Modem/Gateway/데이터 전송용 단말 장치

특징

TETRA Data Modem/Gateway

1

기능

• Airbus, Motorola, Hytera, R&S, 텔트로닉스의 다양한 TETRA 장비와 연동.
• TETRA SDS(Short Data Service) 및 PDS(Packet Data Service) 데이터 통신 지원
• AT 명령 지원
• 동작 상태 및 TETRA Network 상태 정보 확인 – LED 또는 LCD
• TETRA 데이터 통신 방식에 맞게 RTU 통신 Protocol 수용 및 지원
• 통신 데이터 압축 Algorithm 지원 – LZSS 등
• 단말기 동작상태 및 통신 데이터 이력 저장 지원

데이터 전송용 단말 장치

1 규격

TETRA Data Modem/Gateway

항목		Modem	Gateway
Modem	Modem	TW1m	TDM880i
	Frequency bands	Band 3: 380-400MHz, 406-430 MHz Band 4: 806-825 MHz, 851-870 MHz	Band 3: 380-400MHz, 406-430 MHz
	Power	1.8 W	3 W
Environments	Operating power	12VDC ± 20%	24VDC ± 20%
	Temperature	-40℃ ~ +85℃ (TETRA: -20℃ ~ +55℃)	-40℃ ~ +85℃ (TETRA: -20℃ ~ +55℃)
	Humidity	10% ~ 90%RH (Non-condensing)	10% ~ 90%RH (Non-condensing)
GPS/GNSS	Sensitivity	-162 dBm	Not Supported
Connector	TETRA Antenna port	SMA Female (50Ω)	SMA Female (50Ω)
Dimension	Size	Customer specified	45mm X 170mm X 98mm (W X H X D)
Dimension	Weight	< 0.5 kg	< 1 kg
Physical look

데이터 전송용 단말 장치

Items

Specifications

Operating Environments

Operating power

Operating temperature

Operating humidity

TETRA (AIRBUS TW1m)

Frequency bands

Power class

Antenna

GPS/GNSS (AIRBUS TW1m)

Sensitivity

Cold start accuracy

Cold start, time to first fix

Antenna

Dimension(s)

Size

Weight

Wireless PTP, PMP Solution

특징

1

2

3 사진

정류기

특징

1

IR48-5.4K

• 최신 마이크로 프로세스 기술을 이용한 전력변환 기능
• 고효율의 DC전력(-48V / 10.8KW)을 공급
• Hot-swap기능과 “N+1기능”을 적용하여 전기적 문제점, 정기 유지보수 시, 중요 부하에 전원을 안정적으로 공급
• 전면 판넬의 LCD 스크린을 통하여 정류기의 파라메타와 에러 등 상태를 확인
• SNMP 카드를 통해 다양한 외부 EMS와 연동하여 통합 모니터링도 가능
• 다양한 네트워크 장비, 광통신 장비, M/W장비 등에 최적의 전원을 제공

2 규격

IR48-5.4K

교류입력		직류출력
정격전압	220Vac	정격전압	-54.0Vdc
전압범위	220V±10%	정격전력	최대 10800W
주파수	60Hz±5% 이내	최대정격전류	200A(전류제한 설정값: 90~130%)
정격전류	60A	효율	정류모듈 85% 이상(100%부하 시)
역률	>0.98	부하변동률	<±2%
보호기능	입력 과전압 보호 : 254Vac 이상 차단	잡음전압	<300mV (첨두치)
	입력 저전압 경보 : 187Vac 이하	부하분담편차	5A이내
	돌입전류방지 기능	보호기능	소프트 스타트, 출력 과전압, 전류제한, 출력단락, 고온 및 과열, 팬 고장 경보등

OR48-1.5K

구분	RPAD-1D	비고
출력용량	1.5kW
사이즈(W x D x H)	200mm x 91.7mm x 320mm
무게	≤ 4 Kg
동작온도	-40°C ~ +55 °C
동작습도	5% ~ 95%
보관온도	-40°C ~ +85 °C
입력전압	1Ø 220VAC
입력전압범위	100 ~ 280Vac, *315Vmax	not be damaged
입력주파수	45Hz~66Hz
역률	98%min, ≥ 99% typical	At input 280Vac, 98%min
효율	≥95%min, 96% typical
출력전압	-55V(-43.6V~-57.6V)	adjustable
출력전류	44.5Amax

루프탑안테나

특징

1 규격

Item

GPS

TETRA

LTE-R

Frequency

Gain (passive)

VSWR

Polarization

Impedance

Pattern

RF Components

특징

1

2

3

4

5

6 사진

Combiner

Arrester_coupler

Filter_(Multiflex, 8port, 5G, BRF)

Divider

주요 성능 및 특징

5G Core 솔루션

5G RAN(Radio Access Network) 솔루션

특장점

5G 특화망 솔루션 구성도

특징

교환기(TAIRA311/331)

1

구성

2

기능

지령장치 (RCS 9500 Lite)

1

기능

TB4 Hybrid 기지국

1

기능

무전기

1

기능

사진

특징

1

기능

2

적용

규격

항목

세부 규격

특징

TETRA Data Modem/Gateway

1

기능

데이터 전송용 단말 장치

1

기능

규격

TETRA Data Modem/Gateway

데이터 전송용 단말 장치

Items

Specifications

Operating Environments

TETRA (AIRBUS TW1m)

GPS/GNSS (AIRBUS TW1m)

Dimension(s)

특징

1

2.4GHz/5GHz 대역의 비 면허 주파수를 사용하여 Gbps 용량의 Point to Point(PTP) 솔루션을 제공

2

두 지점간의 무선 고속 datalink를 제공하는 Point To Point(PTP) 솔루션 제공

3

한 개의 지점에서 여러 개의 지점으로 무선 고속 datalink를 제공하는 Point-To-Multi Point(PMP) 솔루션 제공

사진

특징

1

IR48-5.4K

2

OR48-1.5K

규격

IR48-5.4K

OR48-1.5K

특징

1

기능

규격

Item

GPS

TETRA

LTE-R

특징

1

Band Pass Filters, Band Reject Filters, Low Pass Filters, High Pass Filters

2

Diplexers/ Duplexers and Delay Filters

3

High Power Handling Capabilities

4

Power Dividers / Splitters

5

Arresters
